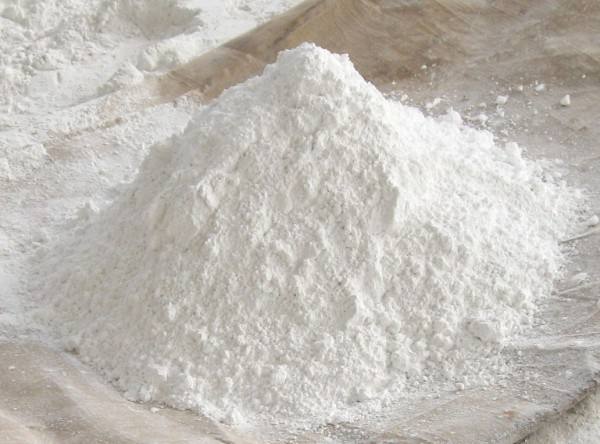

滑石粉具有潤滑性、抗黏、助流、耐火性、抗酸性、滑石粉添加到改性塑料中可有效的改善塑料制品的成型收縮率，從而改善制品的表面性能，滑石粉對改性塑料成型工藝的影響主要在于滑石粉可有效的改善塑料材料的流動性和成型收縮率，從而改善制品成型的穩定性，提高產品質量，特別是對于一些熔體強度低的塑料，加入滑石粉可有效的提高熔體強度。

此外，改性塑料材料中加入滑石粉使成型收縮率得到改善，從而大大的提高了塑料制品的表面平整度和產品的尺寸穩定性?，F將滑石粉在各改性塑料材料中的主要應用分析如下：

一、滑石粉在改性聚丙烯（PP）塑料中的應用

      滑石粉常用于填充聚丙烯（PP）塑料中，滑石粉具有薄片構型的片狀結構特征，因此粒度較細的滑石粉可用作聚丙烯的補強填充劑。在聚丙烯的改性體系中，加入超細滑石粉不但能夠顯著的提高聚丙烯制品的剛性、表面硬度、耐熱蠕變性、電絕緣性、尺寸穩定性，還可以提高聚丙烯的沖擊強度。在聚丙烯中添加少量的滑石粉還能起到成核劑的作用，提高聚丙烯的結晶性，從而使聚丙烯各項機械性能提高，又由于提高結晶性，細化晶粒，亦能提高聚丙烯的透明性。填充20%和40%超細目滑石粉的聚丙烯復合材料，不論是在室溫和高溫下，都能夠顯著提高聚丙烯的剛性和高溫下的耐蠕變性能。在汽車工業中， 聚丙烯添加滑石粉主要用于汽車的保險杠和儀表盤，另外還用于風扇罩、加熱器罩、導管、蓄電池防熱板、流體泵件等；在飛機工業中，用于冰箱門襯墊、加熱器及真空泵罩、洗滌機攪拌器；在電氣工業中，用于注塑成型各種儀表殼體和電氣元件，在家電工業中，用于冰箱抽屜、洗衣機滾筒等注塑件。

二、滑石粉在改性ABS塑料中的應用

改性ABS塑料中加入超細碳酸鈣或超細滑石粉進行填充，能夠顯著的提高共混材料的缺口沖擊強度和耐撕裂強度，比如：添加超細滑石粉或碳酸鈣5-15%，缺口沖擊強度可提高2-4倍。由于ABS塑料是無定型聚合物具有容納較多填料的功能。其中添加超細滑石粉既能顯著地提高ABS原存的性能，又能降低成本。因而多用它注塑成型各種儀表、電視機、VR、電子產品、筆記本電腦、手機等的殼體，在其他領域如：紡織器材、電氣零件、汽車部件、飛機部件等的應用也非常廣泛。

三、滑石粉在聚苯乙烯塑料（PS）中的應用

未改性的通用級聚苯乙烯是無定形聚合物，它硬而脆，但它具有良好的電性能、耐老化性能和高的尺寸穩定性，缺點是脆性高，對環境應力開裂敏感。添加超細滑石粉能夠提高沖擊韌性，調節流變性，擾曲模量顯著提高，抗張屈服強度也有提高。例如：添加40%超細滑石粉或滑石粉母料，擾曲模量從23800kg/cm2增加58800kg/cm2，抗張度從336kg/cm2提高到385kg/cm2。

四、滑石粉在尼龍（PA）樹脂中的應用

對尼龍（聚酰胺），在工業上特別注意利用這種塑料的韌性和耐磨性。尼龍一般是硬的，類似角質，具有良好的耐磨性和高的尺寸穩定性。這些性能都可以通過填充劑或增強劑加以進一步提高。PA66的硬度、勁度、耐磨性和熱變形溫度在尼龍里是最高的；PA6以其較高的韌性著稱；PA610吸水性較低，從而尺寸穩定性也較高；PA11沖擊強度在尼龍里最高。在各種填料中，層狀結構的滑石粉能提高尼龍原有的好性能，并改進耐磨性。與金屬相比未填充改性尼龍彈性模量低，拉伸和蠕變強度低，力學性能與溫度有明顯的依賴關系，分子上含有吸水基因胺基，吸水率高，制品在使用時易吸水膨脹變形，加工成型時冷卻快結晶不完全，在使用時還在結晶，這就導致制品變形，甚至開裂。尼龍的上述缺點，添加超細滑石粉能夠有很大的改善，滑石粉有成核劑的作用，添加后能夠提高尼龍的結晶速率，增大結晶度，因此特別能夠提高尼龍的韌度、機械強度、硬度、熱穩定性、尺寸穩定性，改進制品表面質量和變形行為，對于吸潮性、電性能和化學性能也有好的影響。

青島中新華美塑料有限公司作為奇美投資的塑料染色、改性加工企業，20年來從未改變，技術精湛、實力雄厚，長期供貨穩定，滿足您在染色塑料、改性塑料、奇美原材料的需求，服務熱線： 400-606-8757  、  137 9288 6757  （微信同號） 。
